QV2220H系列贴片压敏电阻
QV2220H系列贴片压敏电阻
浏览次数:0
关键字:QV2220H系列贴片压敏电阻


QV2220H系列贴片压敏电阻介绍:

氧化锌压敏电阻是一种以氧化锌为主体、添加多种金属氧化物为添加剂、经过空气中高温烧结而制成的多晶半导体陶瓷元件。压敏

电阻是一种限压型保护器件。压敏电阻和被保护电路元件并联在电路中,当电路中出现雷电过电压、静电过电压或瞬态操作过电压

时,利用压敏电阻的非线性特性,压敏电阻会以纳秒级时间的响应速度将两端电压迅速下降钳位到一个相对固定的安全电压值,从

而避免被保护电路元件遭受过电压的冲击而损坏。

当施加于压敏电阻器两端电压小于其压敏电压,压敏电阻器相当于10MΩ以上绝缘电阻;当在压敏电阻器两端施加大于压敏电压的过

电压时,压敏电阻器的电阻急剧下降呈现低阻态,从而把电荷快速导走,有效地保护了电路中的其它元器件不致过压而损坏。

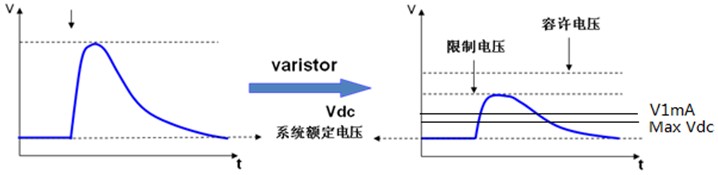

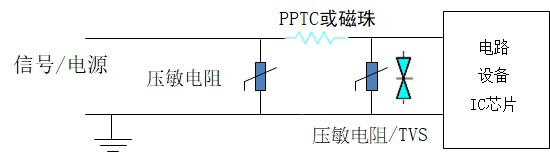

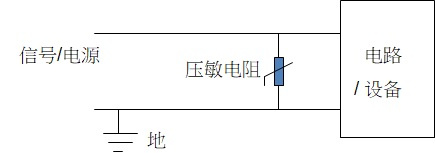

电路保护01.jpg  电路保护02.jpg




多层片式压敏电阻是贴片封装的压敏电阻器,采用多层独石结构,具备寄生电感小、体积小、SMT效率高、响应时间短、工作温度高、

保护能力强的优势。恭成科技QV****H系列贴片压敏电阻应用于100V以内低电压电路,包括DC电源和低频信号线进行雷击、浪涌防护,

吸收并衰减脉冲能量,可以吸收线路内部产生的操作过电压(整流、逆变换、变压器产生的电磁脉冲和线路浪涌)及衰减后的雷电感

应过电压,用作二级防护(可代替SMAJ/SMBJ的TVS),同时部分应用于手机、LCD-TV/STB/电脑等的通信接口进行ESD静电防护,替代

TVS使用。


QV2220H系列贴片压敏电阻特点:

1) SMD小型贴片,节省空间,方便生产;

2) 响应时间为ns级,响应速度满足各种电路保护要求;

3) 高浪涌抑制,同体积浪涌能力远大于TVS;

4) 高温性能稳定,125℃不降额;

5) 低的漏电流IL<10μA;

6) 双向无极性保护,钳位电压低;

7) 优于UL94V-0可燃性等级;

8) 符合RoHS环保标准



QV2220H系列贴片压敏电阻应用范围:

1) 汽车电子应用:汽车的控制单元、电液制动、ABS / ESP、天窗、车窗控制等负载突降保护和迅速启动保护;

2) 工业仪表、控制与测量设备、安防摄像头、电子电度表控制板;

3) 5G通讯基站、网通设备、网络产品接口、漏电保护器控制板;

4) 视频和音频线I / O端口、高速数据线(如HDMI、USB 3.0、IEEE 1394接口、射频天线、射频模块)的ESD保护;

5) IEC 61000-4-5的浪涌保护,IEC 61000-4-4的EFT保护,ESD保护符合IEC 61000-4-2(4级)


QV2220H系列贴片压敏电阻性能参数:

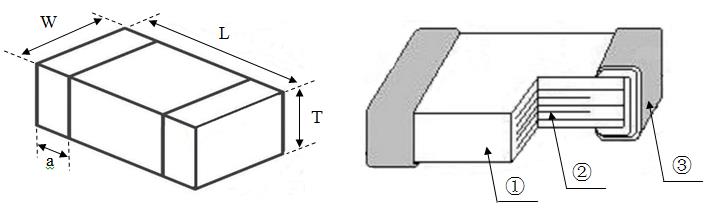

1) 结构与尺寸;



类型

L(mm)

W(mm)

T(mm)

a(mm)

2220

5.7±0.4

5.0±0.4

2.5 Max.

0.25~1.0


部分

组成

片式压敏电阻用

ZnO半导体陶瓷

内电极

(Ag 或 Ag-Pd)

端电极

(Ag/Ni/Sn 三层)


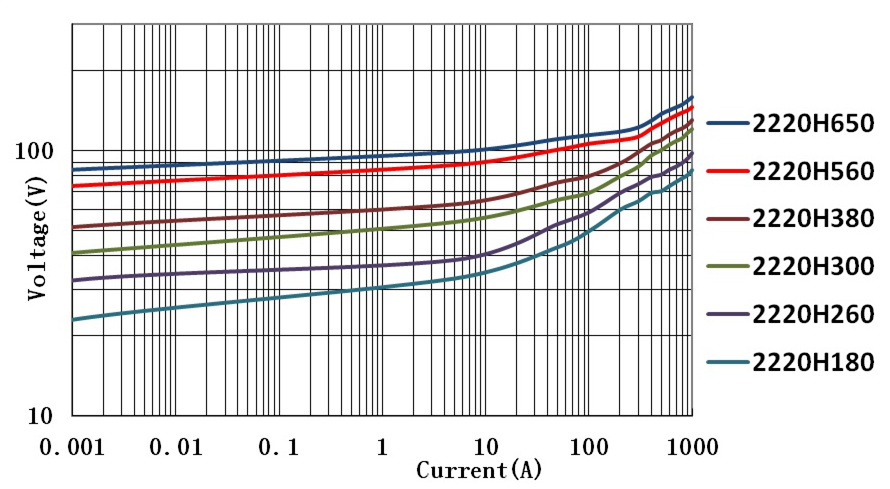

2) 电性能参数:


型号

工作电压(V)

压敏电压(V)

限位电压

(8/20μs)

峰值电流

(8/20μs)

能量耐量

(10/1000μs)




AC

DC

V1mA

ΔV1mA

Ip(A)

Ic(A)

Ip(A)

WT (J)


QV2220H260KT

26

20

34

± 10%

58

5.0

1200

5.0

QV2220H300KT

30

25

39

± 10%

66

5.0

1200

5.0

QV2220H330KT

33

26

42

± 10%

72

5.0

1200

5.0

QV2220H380KT

38

30

47

± 10%

80

5.0

1200

5.0

QV2220H420KT

42

33

53

± 10%

90

5.0

1200

5.0

QV2220H450KT

45

35

56

± 10%

96

5.0

1200

5.0

QV2220H480KT

48

37

60

± 10%

102

5.0

1200

5.0

QV2220H560KT

56

40

68

± 10%

116

5.0

1200

5.0

QV2220H600KT

60

45

76

± 10%

129

5.0

1200

5.0

QV2220H650KT

65

50

82

± 10%

139

5.0

1200

5.0

QV2220H750KT

75

55

94

± 10%

160

5.0

1200

5.0

QV2220H850KT

85

60

100

± 10%

175

5.0

1200

5.0


3) 产品包装:

类型

盘规格

载带

每盘数量(pcs)

2220

7"

塑载带

1K
