QV0805P431KT500贴片压敏电阻介绍:
多层片式压敏电阻是贴片封装的压敏电阻器,采用多层独石结构和半导体陶瓷工艺制作,具备寄生电感小、体积小、SMT效率高、响
应时间短、工作温度高、保护能力强的优势。应用于LED高压线性驱动方案的电源保护,对LED照明中电网浪涌、短路或过载等引起
的瞬态过电流以及电网电压波动、感性负载开关导致等产生的瞬态过电压进行抑制,包括 IEC61000-4-2、IEC61000-4-5 规定的和
其他用于电磁兼容性(EMC)标准的瞬态事件。
目前LED行业对于体积较小的各种灯丝灯、球泡灯、平板灯等,都开始采用光电一体化高压线性方案,电子元件和灯珠同时集成在
铝基板上,意味着必须全部元件贴片化,因此作为保护器件的压敏电阻也必须随之采用贴片式元件。恭成科技原厂批量生产的适用
于LED照明交流电源保护的叠层贴片式压敏电阻,从尺寸0604到1812,具备厚度薄、体积小、通流量大的特点,可以替代插件压敏
电阻,配合保险丝、电阻、桥堆之后可以满足1KV以上的组合波测试,足够满足LED防护需求。
QV0805P431KT500贴片压敏电阻特点:
1) SMD小型贴片,节省空间,方便生产;
2) 高浪涌抑制,同体积浪涌能力远大于TVS;
3) 高温性能稳定,125℃不降额;
4) 低的漏电流IL<10μA;
5) 双向无极性保护,钳位电压低;
6) 优于UL94V-0可燃性等级;
7) 符合RoHS环保标准
QV0805P431KT500贴片压敏电阻应用范围:
1) 用于电源、网通及网络接口;
2) 线性驱动LED照明的雷电浪涌保护;
3) 能够替代传统引线式插件压敏电阻;
QV0805P431KT500贴片压敏电阻性能参数:

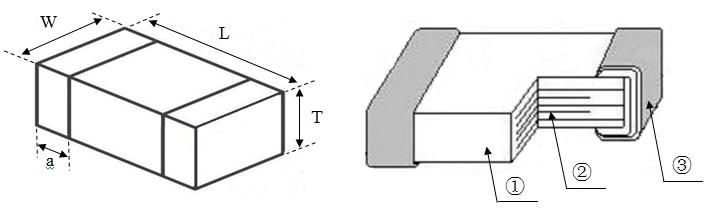

1) 结构与尺寸;
类型 | L(mm) | W(mm) | T(mm) | a(mm) |
0805 | 2.0±0.25 | 1.25±0.25 | 1.25±0.25 | 0.50±0.30 |
部分 | ① | ② | ③ |
组成 | 片式压敏电阻用 ZnO半导体陶瓷 | 内电极 (Ag 或 Ag-Pd) | 端电极 (Ag/Ni/Sn 三层) |
2) 电性能参数:
型号 | 工作电压(V) | 压敏电压 (V) | 限位电压 (8/20μs) | 峰值电流 (8/20μs) | 工作温度范围 | ||
AC | DC | V1mA | Vc(V) | Ic(A) | Ip(A) | ||
QV0805P431KT500 | 275 | 350 | 430±10% | 705 | 1 | 50 | -40~+125℃ |
3) 产品包装:
类型 | 盘规格 | 载带 | 每盘数量(pcs) |
0805 | 7" | 塑载带 | 2K |
