LED专用QV1206P241KT351
LED专用QV1206P241KT351
浏览次数:0
关键字:LED专用QV1206P241KT351

QV1206P241KT351贴片压敏电阻介绍:

多层片式压敏电阻是贴片封装的压敏电阻器,采用多层独石结构和半导体陶瓷工艺制作,具备寄生电感小、体积小、SMT效率高、响

应时间短、工作温度高、保护能力强的优势。应用于LED高压线性驱动方案的电源保护,对LED照明中电网浪涌、短路或过载等引起

的瞬态过电流以及电网电压波动、感性负载开关导致等产生的瞬态过电压进行抑制,包括 IEC61000-4-2、IEC61000-4-5 规定的和

其他用于电磁兼容性(EMC)标准的瞬态事件。

目前LED行业对于体积较小的各种灯丝灯、球泡灯、平板灯等,都开始采用光电一体化高压线性方案,电子元件和灯珠同时集成在

铝基板上,意味着必须全部元件贴片化,因此作为保护器件的压敏电阻也必须随之采用贴片式元件。恭成科技原厂批量生产的适用

于LED照明交流电源保护的叠层贴片式压敏电阻,从尺寸0604到1812,具备厚度薄、体积小、通流量大的特点,可以替代插件压敏

电阻,配合保险丝、电阻、桥堆之后可以满足1KV以上的组合波测试,足够满足LED防护需求。


QV1206P241KT351贴片压敏电阻特点:

1) SMD小型贴片,节省空间,方便生产;

2) 高浪涌抑制,同体积浪涌能力远大于TVS;

3) 高温性能稳定,125℃不降额;

4) 低的漏电流IL<10μA;

5) 双向无极性保护,钳位电压低;

6) 优于UL94V-0可燃性等级;

7) 符合RoHS环保标准


QV1206P241KT351贴片压敏电阻应用范围:

1) 用于电源、网通及网络接口;

2) 线性驱动LED照明的雷电浪涌保护;

3) 能够替代传统引线式插件压敏电阻;


QV1206P241KT351贴片压敏电阻性能参数:

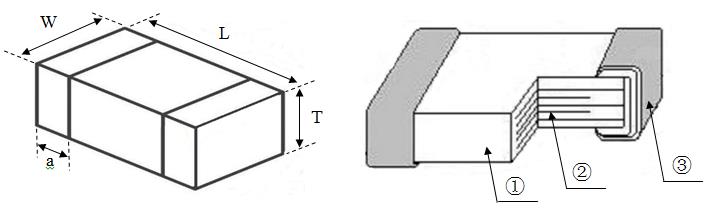

1) 结构与尺寸;



类型

L(mm)

W(mm)

T(mm)

a(mm)

1206

3.2±0.3

1.6±0.3

1.6±0.3

0.50±0.30


部分

组成

片式压敏电阻用

ZnO半导体陶瓷

内电极

(Ag 或 Ag-Pd)

端电极

(Ag/Ni/Sn 三层)


2) 电性能参数:

型号

工作电压(V)

压敏电压

(V)

限位电压

(8/20μs)

峰值电流

(8/20μs)

工作温度范围



AC

DC

V1mA

Vc(V)

Ic(A)

Ip(A)



QV1206P241KT351

150

200

240±10%

395

1

350

-40~+125℃


3) 产品包装:

类型

盘规格

载带

每盘数量(pcs)

1206

7"

塑载带

2K
